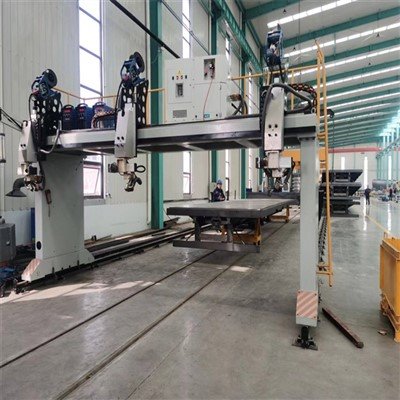

Sistem mekanikal terutamanya terdiri daripada katil mesin, lekapan dan bahan kerja tambahan, pistol kimpalan halus - mekanisme penalaan, dan mekanisme untuk menggerakkan bahan kerja atau pistol. Oleh kerana pelbagai bentuk, saiz, dan lokasi jahitan kimpalan pelbagai bahan kerja, setiap pereka mempunyai falsafah reka bentuk mereka sendiri, menghasilkan pelbagai gaya mesin kimpalan. Menggunakan peralatan yang ditunjukkan dalam Rajah 3, kami akan menerangkan konsep reka bentuk secara terperinci.
2.1 Katil Mesin: Katil mesin terutamanya menyokong peralatan dan boleh dibina dari kedua -dua casting atau komponen yang dikimpal. Oleh kerana kitaran pengeluaran yang panjang dan kos casting yang tinggi, ia biasanya dibina daripada profil dan plat keluli yang dikimpal bersama, anil, dan halus. Ini membolehkan pembuatan berkesan yang cepat dan kos -, menghasilkan penggunaan yang meluas.
2.2 Lekapan dan mekanisme sokongan tambahan: Lekapan ini menjamin kedudukan relatif bahan kerja berdasarkan permukaan pemesinan bahan kerja atau mencari lubang. Kawalan manual, pneumatik, elektrik, atau hidraulik pergerakan perlawanan memudahkan pengapit dan kedudukan bahan kerja . 2.3 Pistol Kimpalan halus: Untuk menyelaraskan pistol kimpalan dengan jahitan kimpalan, pistol kimpalan memerlukan tiga- penyesuaian dimensi. Ini memastikan arah pistol diselaraskan dengan jahitan kimpalan. Selain itu, putaran ke semua arah diperlukan, bergantung kepada keperluan proses kimpalan.
2.4 Gerakan bahan kerja atau senjata: untuk mengimpal lipit linear, bulat, atau melengkung, pistol kimpalan dan bahan kerja mesti bergerak relatif kepada satu sama lain. Sama ada pistol kimpalan atau bahan kerja boleh dipindahkan. Pendekatan reka bentuk bergantung kepada bentuk dan saiz bahan kerja. Prinsip reka bentuk mengutamakan mekanisme yang paling mudah, kawalan paling mudah, dan cara yang paling mudah bagi pekerja untuk memuatkan dan memunggah bahan kerja. Dalam pengimpal jahitan circumferential, bahan kerja bergerak, sementara pistol kimpalan tetap bergerak. Dalam pengimpal jahitan lurus, bahan kerja tetap bergerak, sementara pistol kimpalan bergerak secara linear.
